樓主發表于: 2009-03-20 08:50

只看樓主 | 小中大

圖片：

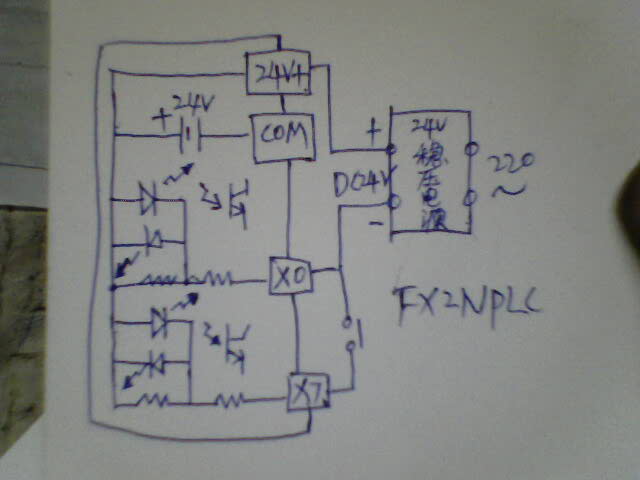

[] 三菱網站沒有FX2NPLC高手?這樣用的不行?
我們就是這樣用的,為什么許多網友說不行呢?至于有網友問為什么這樣接,原因:1:PLC的24V電原容量不夠;2:新FX2NPLC說明書上講的只能是24V負極輸入,但我們習慣正極輸入,并且許多機器的接近開關是PNP的,只能是正極輸出. 這樣接即能用NPN的接近開關,也能用PNP的接近開關,加上FX2NPLC說明書上講的輸入COM------X的接法, FX2NPLC一共三種接法.此貼被我于２００９年３月２４日修改，以便更明白．

[ 此帖被aabbcc296在2009-03-24 22:30重新編輯 ]

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

1樓發表于: 2009-03-20 08:59

只看該作者 | 小中大

三菱網站沒有FX2NPLC高手?這樣用的不行?

我們就是這樣用的,為什么許多網友說不行呢?至于有網友問為什么這樣接,原因:1:PLC的24V電原容量不夠;2:新FX2NPL說明書上講的只能是24V負極輸入,但我們習慣正極輸入,并且許多機器的接近開關是PNP的,不能用24V負極輸入,FX2NPL說明書上只講了負極輸入,但在實際中有高手開發出了另外二種正\負極可隨意調換的接法.按PLC接線圖也能這樣接

lw1796

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lw1796的主題 / 回貼

2樓發表于: 2009-03-20 12:23

只看該作者 | 小中大

真想把你叫到跟前當面說下啊！

lw1796

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lw1796的主題 / 回貼

3樓發表于: 2009-03-20 12:28

只看該作者 | 小中大

PLC本身的24V管自己是足夠的，不必你操心了。再說，另外提供的24V電源只要參考端（就是你們經常說的負端）接PLC 輸入COM端就行了（24V端不能直接相接）。輸入信號——開關的另一端一律接到輸入的COM。

lw1796

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lw1796的主題 / 回貼

4樓發表于: 2009-03-20 12:29

只看該作者 | 小中大

簡單說，就是該接的沒接，不該接的亂接！

zjp198169

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 255 個
工控威望: 352 點
下載積分: 840 分
在線時間: 153(小時)
注冊時間: 2006-10-24
最后登錄: 2020-02-24
查看zjp198169的主題 / 回貼

5樓發表于: 2009-03-20 12:32

只看該作者 | 小中大

這種問題需要高手解決嗎?

chenxian

反對保守，共同提高

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 135 個
工控威望: 274 點
下載積分: 1302 分
在線時間: 125(小時)
注冊時間: 2009-01-26
最后登錄: 2019-07-23
查看chenxian的主題 / 回貼

6樓發表于: 2009-03-20 12:41

只看該作者 | 小中大

簡單說，說明書上有嘛，有那么難理解嗎？爛接，這種問題需要高手解決嗎？常識

aabbcc296

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 862 個
工控威望: 1255 點
下載積分: 6053 分
在線時間: 607(小時)
注冊時間: 2009-03-07
最后登錄: 2020-11-25
查看aabbcc296的主題 / 回貼

7樓發表于: 2009-03-20 16:34

只看該作者 | 小中大

你用過嗎?我正在用!沒見過就不行?你找個PLC試試,如果行就發個:工控是隨著開發者\使用者的提高而不斷提高的!我的郵箱:[email protected]

8861661

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看8861661的主題 / 回貼

8樓發表于: 2009-03-20 20:07

只看該作者 | 小中大

你還是仔細看看實際的電路吧！確認一下是不是這種接法。這種接法我認為不合適，按照這種接法，一旦按鈕按下去就相當于把24V電源給短接了。

8861661

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看8861661的主題 / 回貼

9樓發表于: 2009-03-20 20:11

只看該作者 | 小中大

剛才說的是樓主先發的圖

在一樓發個圖感覺可以。但是COM端應該和負極連接起來。

hongma110

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-10
查看hongma110的主題 / 回貼

10樓發表于: 2009-03-20 20:14

只看該作者 | 小中大

引用
引用第1樓aabbcc296于2009-03-20 08:59發表的 :
三菱網站沒有FX2NPLC高手?這樣用的不行?[attachment=20803] 我們就是這樣用的,為什么許多網友說不行呢?至于有網友問為什么這樣接,原因:1:PLC的24V電原容量不夠;2:新FX2NPL說明書上講的只能是24V負極輸入,但我們習慣正極輸入,并且許多機器的接近開關是PNP的,不能用24V負極輸入,FX2NPL說明書上只講了負極輸入,但在實際中有高手開發出了另外二種正負極可隨意調換的接法.按PLC接線圖也能這樣接

這樣是可以的

hongma110

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 403 點
下載積分: 752 分
在線時間: 78(小時)
注冊時間: 2007-09-22
最后登錄: 2025-05-10
查看hongma110的主題 / 回貼

11樓發表于: 2009-03-20 20:16

只看該作者 | 小中大

但是你第一次發的不行因為，PLC電源和外部電源短路。
