如題，有沒有高手做過？怎么做到的？

直接通訊不行嗎？干嘛加模塊？

引用

引用第1樓ajd186于2014-03-09 23:43發表的  :
直接通訊不行嗎？干嘛加模塊？

直接通訊當然行，只是想多一個通訊口方便調試程序，不用老是要拔線，而且拔掉了觸摸屏又不能控制PLC。

那干嘛不加422-BD

觸摸屏不是有穿透功能么

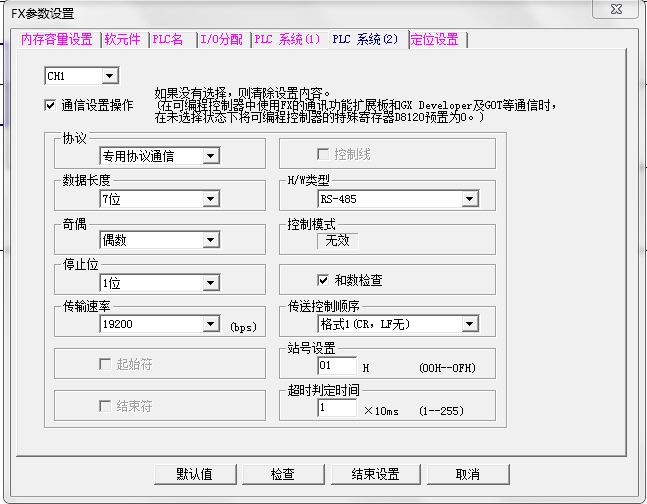

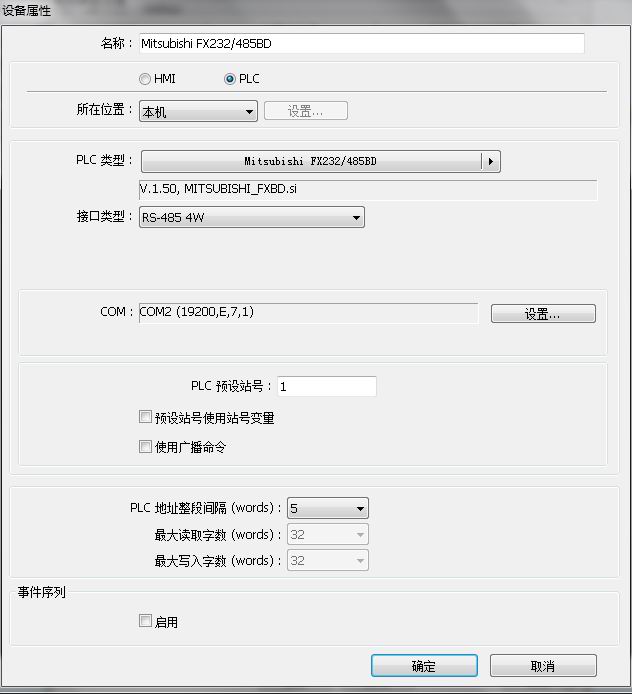

如圖

引用

引用第3樓lizhiliang于2014-03-11 22:59發表的  :
那干嘛不加422-BD

有422BD模塊的嗎？

引用

引用第5樓gz000525于2014-03-12 10:13發表的  :
如圖
[attachment=118712]

[attachment=118713]
[attachment=118714]

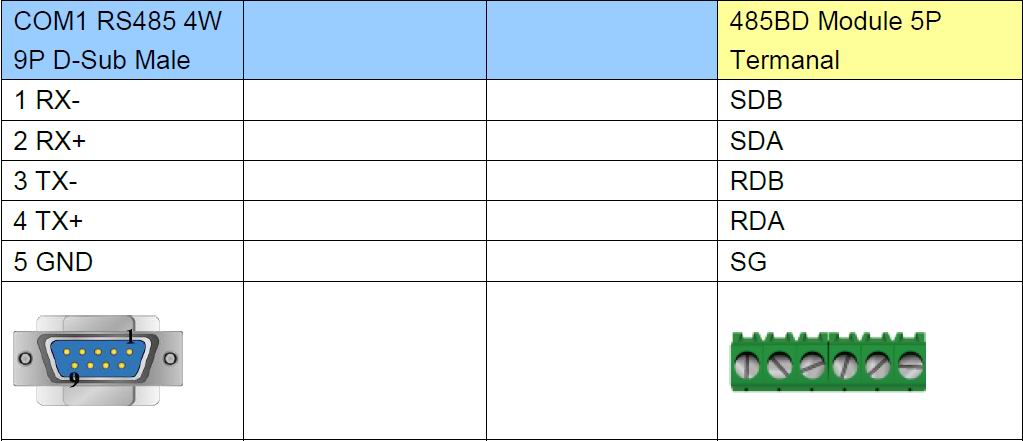

第三個圖的意思是要接五根線嗎？485有接五線的嗎？我接的是兩線，這是問題所在嗎？

485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地

引用

引用第8樓gz000525于2014-03-12 16:24發表的  :
485有兩線與4線兩種，2線的是半雙工，4線是全雙工

儀表用2線比較多，但這個威綸是用4線的通信，SG是信號接地

謝謝行家，學習了。

觸摸屏的接口類型選：RS一485  2W，還要看它的口在哪里，如果在Com 1，就用它的1腳和2腳接到PLC的通信模塊的SDB和SDA便是，我不知道三菱的485通信模塊上有沒有通信用撥碼設定開關，如果有還要設對這些開關才行，因?yàn)闅W母龍的485通信模塊就有這組設置開關。

謝謝各位大俠，學習中
