工控人家園 西門子工控論壇 兩臺S7-200的PLC只能使用一個觸摸屏，怎么連接？

liti1985

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 146 點
下載積分: 666 分
在線時間: 12(小時)
注冊時間: 2011-08-26
最后登錄: 2015-11-10
查看liti1985的主題 / 回貼

樓主發表于: 2013-05-18 11:09

只看樓主 | 小中大

圖片：

現在有兩個PLC(型號CPU226)，只有一塊觸摸屏smart700 IE,請各位給說個方案怎么連接？連接時HMI與PLC之間使用什么通訊協議？
要求：1、PLC之間可以互相獨立；
2、兩臺PLC作為從站，HMI作為主站，
另外：若希望再預留一個口作為上位機的通訊口（MODBUS RTU），又是怎么樣的？

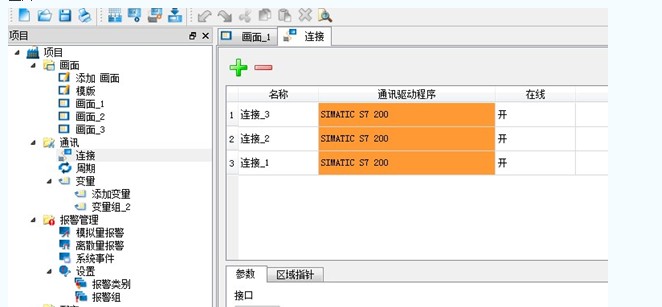

經過測試得出以下經驗，在觸摸屏上組態多個連接，通訊協議為PPI，不可取，如圖：

wan21210

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 20 個
工控威望: 150 點
下載積分: 803 分
在線時間: 5(小時)
注冊時間: 2013-06-09
最后登錄: 2014-05-28
查看wan21210的主題 / 回貼

1樓發表于: 2013-06-12 15:14

只看該作者 | 小中大

200連200貌似要用MODBUS通訊了吧？

隨心所遇

秋葉無痕

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 156 點
下載積分: 786 分
在線時間: 40(小時)
注冊時間: 2011-12-10
最后登錄: 2023-04-19
查看秋葉無痕的主題 / 回貼

2樓發表于: 2013-06-13 22:02

只看該作者 | 小中大

走485通信

zhouqi

提高自動化技術水平，讓生活更美好！

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 240 個
工控威望: 1297 點
下載積分: 3526 分
在線時間: 86(小時)
注冊時間: 2009-10-21
最后登錄: 2025-06-25
查看zhouqi的主題 / 回貼

3樓發表于: 2013-06-14 08:35

只看該作者 | 小中大

我用的昆侖通態的觸摸屏和2臺224XP的PLC，用的是PPI通訊，2臺PLC的地址簿一樣，你用的這個觸摸屏沒有用過，道理應該差不多。

狼堡

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 305 個
工控威望: 2596 點
下載積分: 1329 分
在線時間: 423(小時)
注冊時間: 2012-08-31
最后登錄: 2023-03-04
查看狼堡的主題 / 回貼

4樓發表于: 2013-06-15 10:53

只看該作者 | 小中大

估計PLC地址沒有設置好
