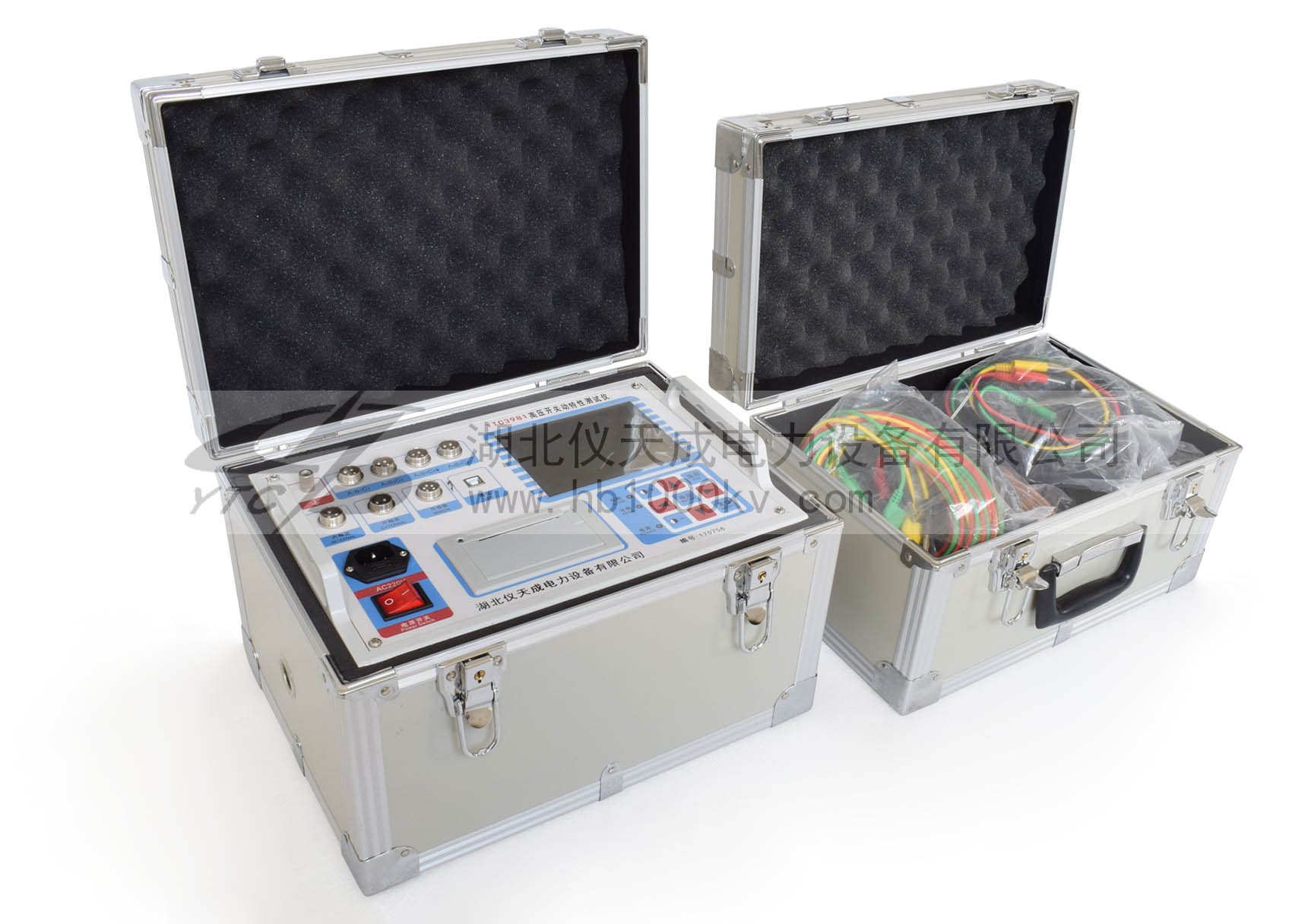

斷路器又名高壓開關，是電力行業的從業人員經常需要打交道的高壓電器設備，該裝置需要定期的檢測、維護和保養，其中對其進行定期檢測是重要一環，需要用到斷路器動特性測試儀，該裝置在對斷路器進行高壓試驗的時候，經常會出現一些意想不到的問題，本文就來對此進行簡單的介紹。
現場合閘，分閘控制接線不正確或控制回路出現問題，處理方法， 找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合閘，分閘線圈和開關輔助接點，見本規范附件2控制接線圖和說明重新連接。 檢查控制電路，確保電路暢通。
勵磁線圈負載過大，儀表不能正常運行，處理方法，對于電磁開關機構，由于開關閉合線圈需要大的驅動電流（高達幾百或安全100A），以及用于儀器操作電源20A中的最大負載能力。造成負荷過大，儀器不能正常開車。關閉控制場線通常連接到閉合合閘線圈接觸器線圈，以在儀器控制開關觸頭的前級，驅動開關閉合接觸器線圈，開關操作。或切換使用“外部觸發”模式關閉操作。液壓和彈簧機構，用于開關，由于儀器的輸出電流大于默認6A至更大的“過載”。請看或約電阻器的電阻與實測值合閘線圈，閉合用線圈電流大確認萬用表。然后仔細的檢查配線，確認有沒有關閉輸出短路，短路保護儀器取消測試。 （注：短路保護解除的儀器“分閘控制電源”輸出不具有保護，如果此時控制功率輸出確實是短路狀態，則可能會損壞儀器控制的功率請謹慎操作?。?/div>
合閘不出一個數據，則合閘控制系統回路損壞，分閘不出企業數據，則分閘控制工作回路損壞。與現場良好臨時測試的方式，功率控制通道。數據沒有被關閉，然后在通道測試斷開開關，該方法是，連接到閉合線圈的開口控制線（綠色，黑線），與所述開口控制開關閉合來操作測試過程?，F場完成測試返廠維修或退貨通知后，公司為客戶提供備用機。檢查表輸出直流操作電源，電壓校準檢查（見本說明書項⑨的5.1.1節）與內部操作電源萬用表儀器。輸出電壓是正常的，其它的測試中表現。
斷路器動特性測試儀是電力工作者經常需要用到的高壓電力試驗設備，由于使用頻繁，所以經常會出現各種異常，大家需要熟悉異常發生后的處理方法。
湖北儀天成電力設備有限公司
2020-8-7
