最近網站有不少網友問FX1N與臺達通訊的問題，F(xiàn)XIN沒有CRC指令，所以，只作MODBUS_ASCII通訊；網上很多例子，但是，按例子做，發覺有不少錯漏，可能是轉載的原因吧！為此，我跟據網上的例子，結合臺達變頻器手冊做了本例子，供有需要的人參考。并對發表類似例子的先行者，表示感謝！
本例描述：
1.FX1N通過FX1N_485BD與臺達變頻器通訊；
2.作為例程，只設1個站，讀頻率設定值、運行頻率、運行電流；
3.寫設定頻率、啟停控制；
4.程序有詳細注解，以及變頻器設置，非常適合初學者；
fx1n_VFD_m_test.rar (159 K) 下载次数:4907
FX1N_485DB接線

FX1N_485BD接線實物圖

多謝分享!下載學學

請問fx2N的是否也一樣?

非常感謝板主的回覆,我是新手,原先得到的資訊是FX2N無法通過485BD通訊,我是想要和數位控制器通訊(MODBUS RTU ASCII),但一直做不出來,現在可以試著用你的例子試試,謝謝!

FX2N+485BD與數為溫控器通訊參考本例做法,目前只先做讀取資料
RS D10 K17 D50 K40
請問我通訊速率9600,格式8N1,MODBUS ASCI,D8120=H0C80 M8161=OFF
我現在想讀0000地址,D203=H0.D204=H0 資料長度D205=H0 D206=H3

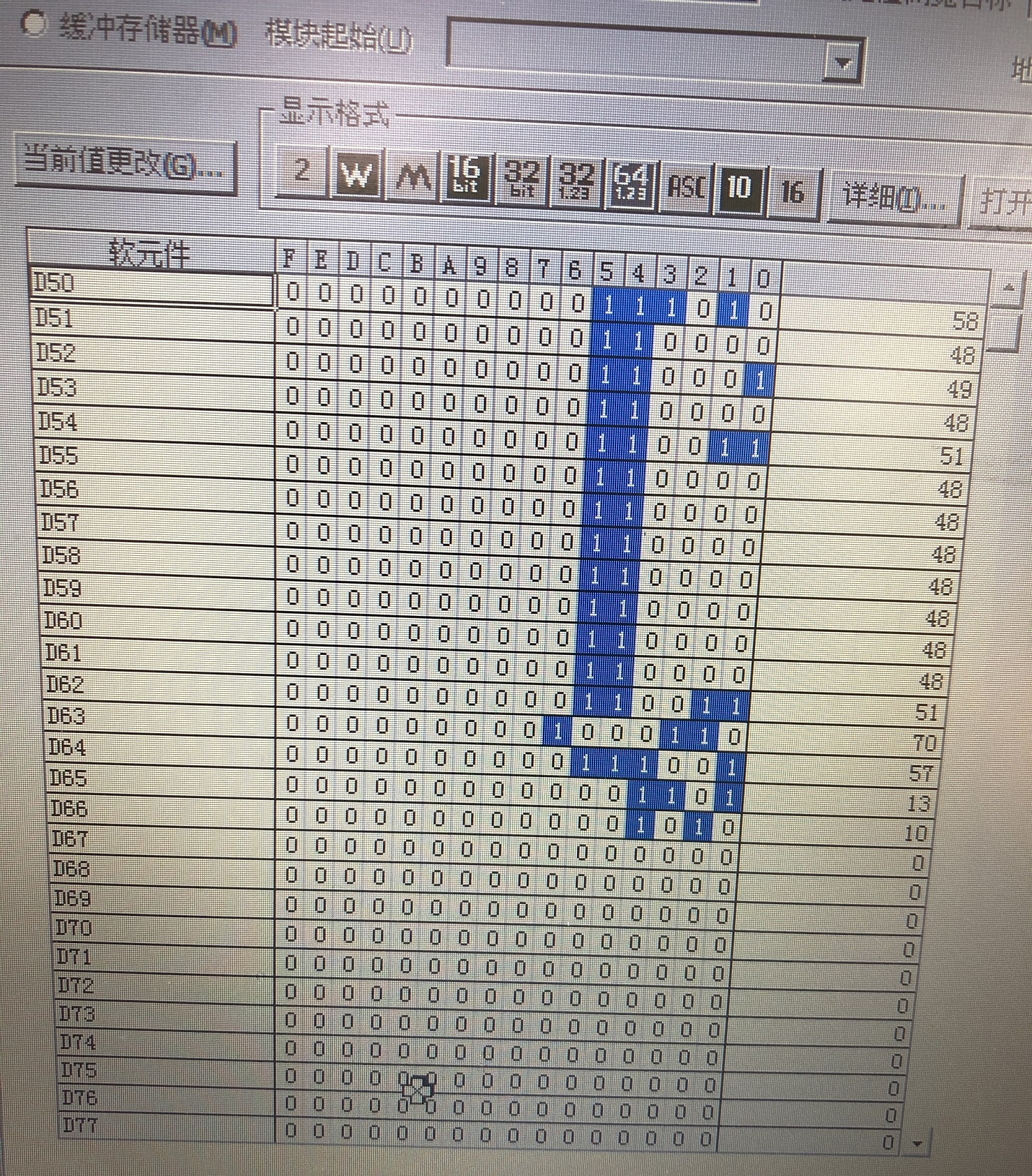

但我只有看到D50~D66的資料,表示數位溫度控制器沒回應是嗎?
STX和結束碼是否有影響?可以抓得出來問題在哪裡嗎?




感謝回覆!
D8120=C81 我也試過,但忘了改過當時是否有斷電再送電,我會再試試C81
儀表也用modbus 測試軟體測試過是沒問題的,可以直接輸入修改儀表設定值

引用

引用第51樓kevinsonq于2019-11-01 09:51發表的  :
FX2N+485BD與數為溫控器通訊參考本例做法,目前只先做讀取資料
RS D10 K17 D50 K40
請問我通訊速率9600,格式8N1,MODBUS ASCI,D8120=H0C80 M8161=OFF
我現在想讀0000地址,D203=H0.D204=H0 資料長度D205=H0 D206=H3
但我只有看到D50~D66的資料,表示數位溫度控制器沒回應是嗎?
.......

D8120=HC80改HC81
LDF M0
SET M8122
無法接收
後來改成
LDI M8123
SET M8122
才能接收,接收讀到的資料卻看不懂也不是我要的.

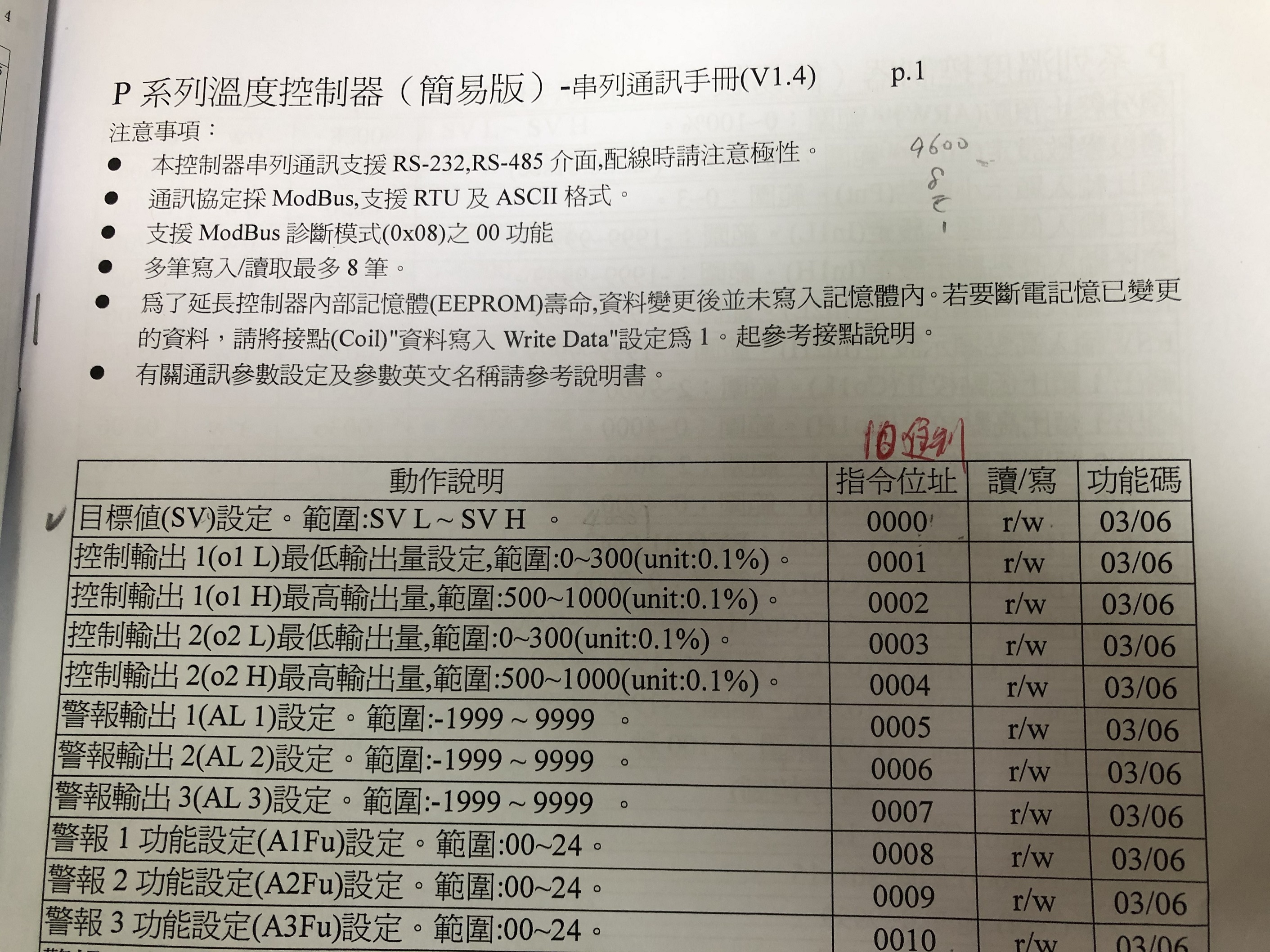

附上我仿板主大師的例子寫的及溫控器通訊手冊,
很多地方不懂還請包涵指教,請看看我是哪裡不對.
另外現在試著用版主另一個RTU和變頻器通訊的例子學習試試.
