天天做工控，做的很無聊， 嘗試自己寫了博圖文件解析。

西門子的數據塊解釋文件長這樣，  可以用博圖得到。
DATA_BLOCK "hah"
{ DB_Accessible_From_OPC_UA := 'FALSE' ;
S7_Optimized_Access := 'FALSE' }
VERSION : 0.1
NON_RETAIN
   STRUCT
      "1" : Bool;
      "2" : Struct
         "3" : Array[0..1] of Struct
            "8" : Bool;
         END_STRUCT;
         "4" : Array[0..1] of Struct
            "1" : Bool;
            "2" : Bool;
            "3" : Bool;
            "4" : Array[0..1] of Struct
               "5" : Bool;
               "6" : Bool;
            END_STRUCT;
            "7" : Array[0..1] of Struct
               "1" : Bool;
            END_STRUCT;
         END_STRUCT;
      END_STRUCT;
      "3" : Bool;
   END_STRUCT;
BEGIN
END_DATA_BLOCK

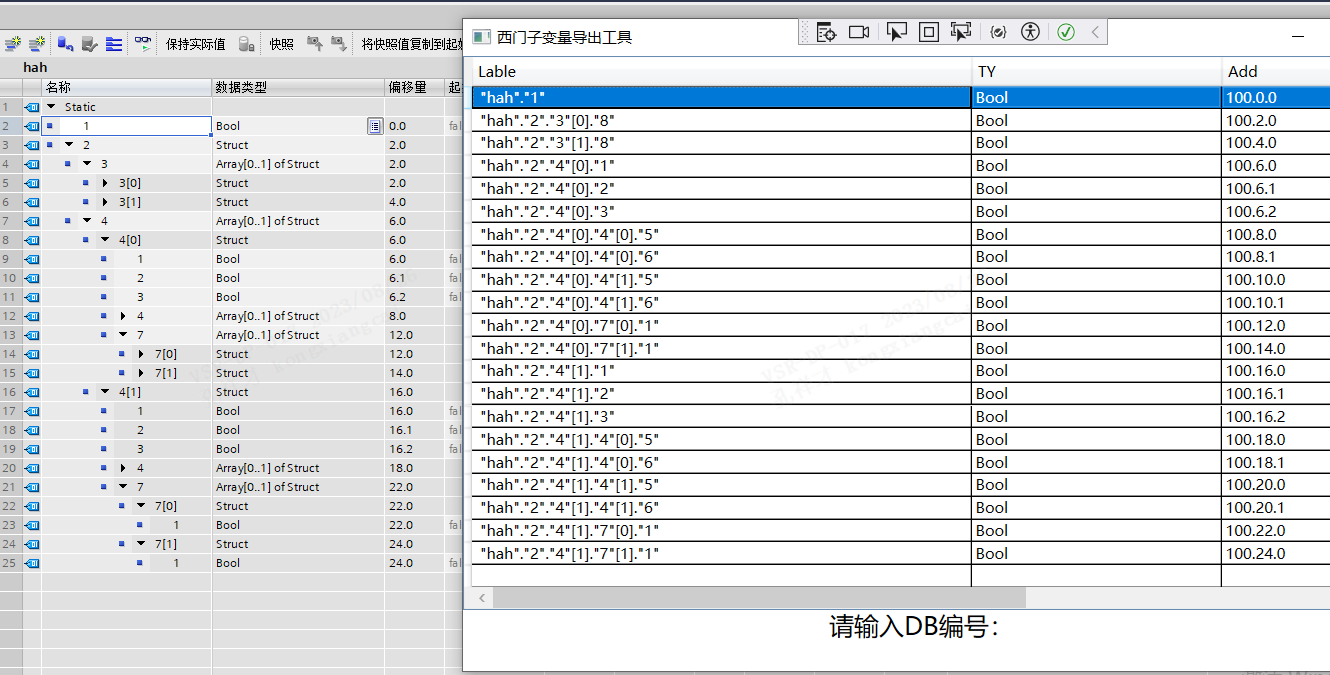

下面是轉換效果， 感興趣的朋友可以交流。

要問這個有什么用，  用C# 寫個上位機通信時一定用的到。

怎么沒有人感興趣啊，  歡迎圍觀。

很感興趣  樓主繼續更新啊 最近也在學C#想先寫個觸摸屏 不知都有什么教程推薦沒有

你這是用S7netplus的嗎

引用

引用第3樓都是風景幸會于2023-11-02 16:41發表的  :
很感興趣  樓主繼續更新啊 最近也在學C#想先寫個觸摸屏 不知都有什么教程推薦沒有

  一般都去B站找找學習資源。看自己合適的。

引用

引用第4樓frostspirit于2023-11-02 16:43發表的  :
你這是用S7netplus的嗎

是的 ， 就是那個庫。  測試到3萬個變量 ， 200ms

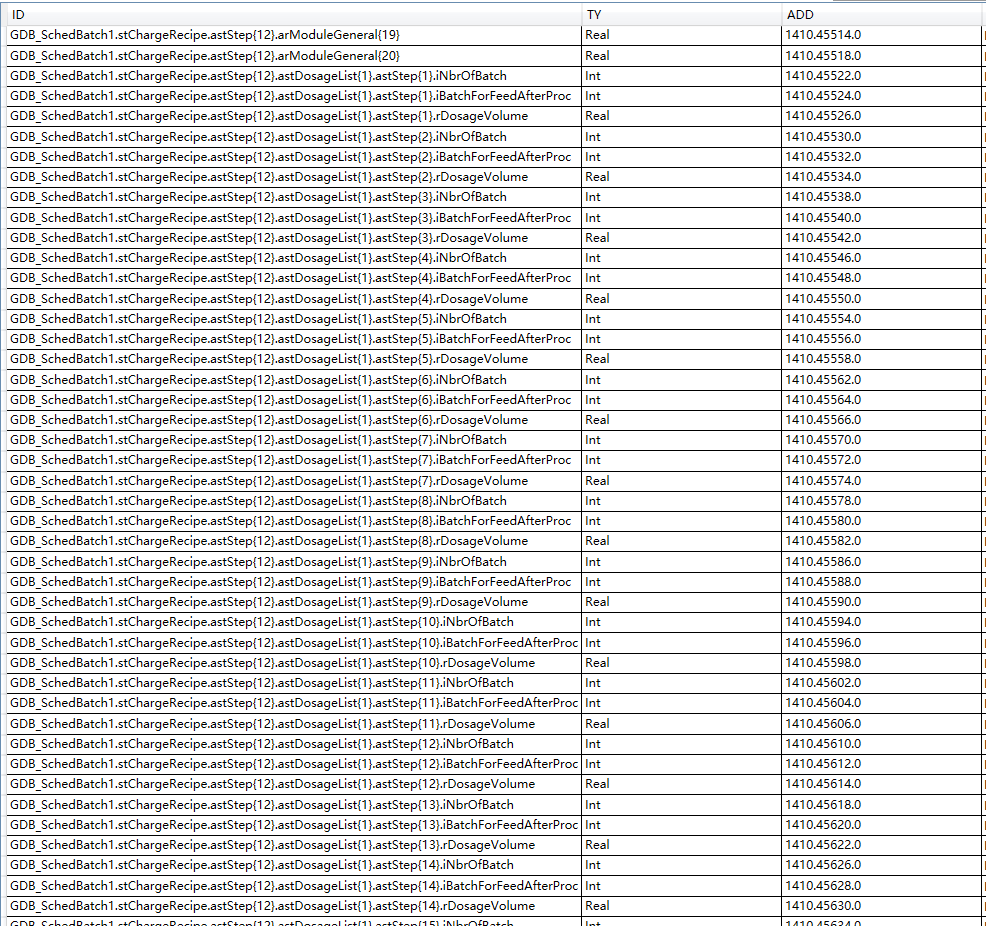

再截個復雜一點的解析
          以前都是S7通信，  但數據量太大的時候，比如 幾十個6W字節的數據塊，  轉到SOCKET了   。 用SOCKET采集，  單個變量還是S7 寫到PLC .

編程解讀的思路，就是分析文件特點， 其實都是字符串數組拆分， 合并， 字典數據結構應用，集合遍歷，FOR循環， 沒用到什么新鮮玩意。

挺不錯的啊

有一個問題，如果里面有結構體數據，除非提前將結構體輸入到上位機代碼里

引用

引用第10樓海你好咸于2024-03-27 14:11發表的  :
有一個問題，如果里面有結構體數據，除非提前將結構體輸入到上位機代碼里

==========

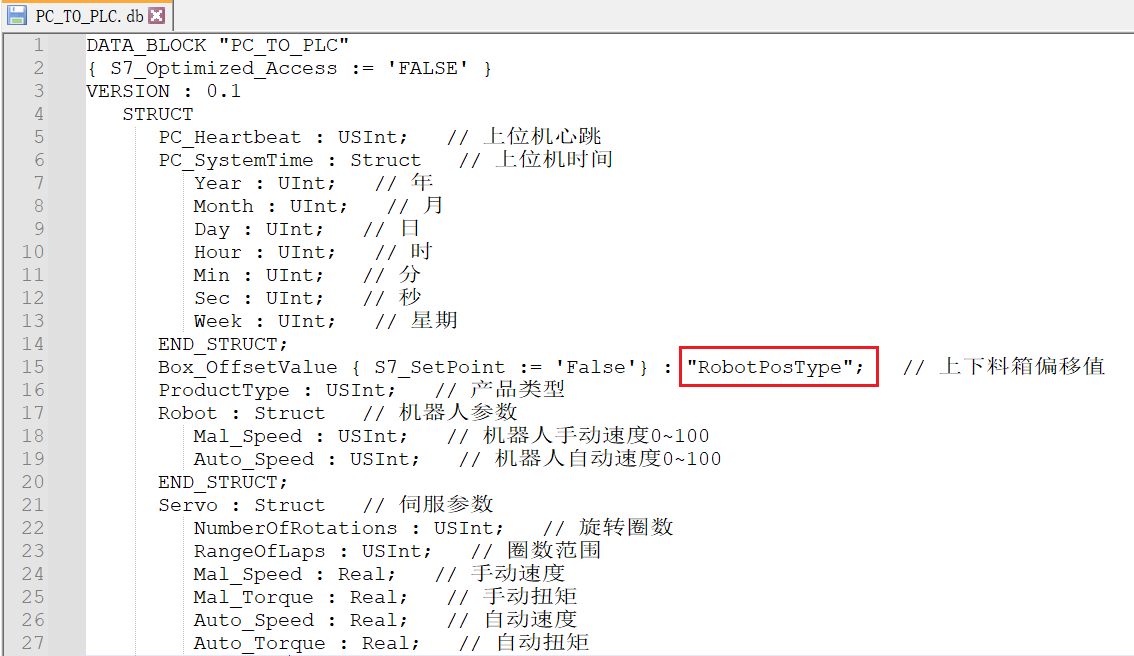

博圖-->從塊生成源-->包含所有關聯塊
