1，編碼器如何接到Q系列PLC。
2。如何編程，用的是什么指令。
3。我用A。B。Z3個脈沖的編碼器，要Z零脈沖到開始計數要怎么編程。
三菱的沒用過，看手冊不怎么理解，希望高手指點下，謝謝

路過，幫你頂。

QD62!論壇內可以搜索到幾個參考！

用FX的就用過，我是要來要來測速和做電磁閥的開關，用高速計數指令，Z相是用來復位計數器的（硬復位），用來開始計數可以，Q的就沒有真正使用過，我想也不會

沒人來回答嗎

一般使用Q系列的PLC,ENCODER要外加模塊.
ENCODER的輸出方式分為,開集極與差動式及PNP與NPN
所以三菱的模塊,就有所不同,QD62D[E]

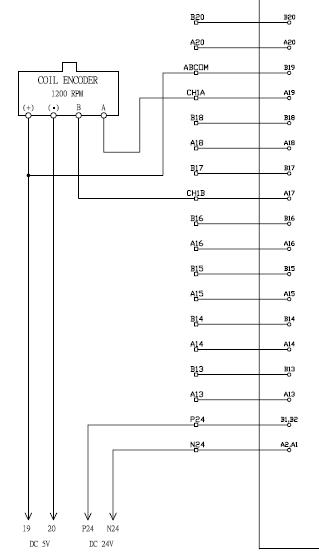

1.附圖供你參考[之前我做的項目]
2.使用[U?\GXXXX]指令把QD62D[E]的BUFFER移動至QCPU做運算.
  宣告模塊方面,做在QCPU INITAIL上,開機只對模塊宣告一次.

只能用高數模塊嗎，不能用X40-S1的模塊來輸入脈沖計數嗎

我這里的最快速度是1.2秒一轉，用X40-S1應該足夠了，不知道X40-S1外接圖怎么接，程序里需要怎么設置X，F(xiàn)X不是高速計數的時候自己規定的X1,X2,X3被高速用，那Q系列的X40-S1程序里需要怎么設置，要用什么指令呢

引用

引用第7樓houjunli12于2010-09-29 11:40發表的  :
我這里的最快速度是1.2秒一轉，用X40-S1應該足夠了，不知道X40-S1外接圖怎么接，程序里需要怎么設置X，F(xiàn)X不是高速計數的時候自己規定的X1,X2,X3被高速用，那Q系列的X40-S1程序里需要怎么設置，要用什么指令呢

1.2秒一轉，你的編碼器的是多少脈沖？若是1000的，還是要用高速計數模塊，雖然X的響應時間足夠快，但是要算上PLC的運算時間就不夠，用X40-S1，在PLC參數中設置輸入的響應時間設為最高，其他的就與應用輸入點來對待，Q系列輸入模塊是不帶高速輸入的，與編碼器接線時用計數器的話，不能應用硬件復位的，要軟復位的，這個就限制了輸入點的速度響應時間。

謝謝，你的回答
