三菱 gx works2 里面有plc軟元件設置
其中每個不同型號的plc的軟元件點數容量不同，有時候數據用的多，需要分配下不同軟元件的范圍
現在有一個疑惑 定時器 計數器 在軟元件里面，每一個定時器占1個字，外加2個位軟元件，這個理解不了
一個定時器數值占1個字，觸點占一個位，設定值占1個字，為啥會占用位軟元件2個呢？
別的軟元件我都測試過，d，m，l之類的，都沒問題，就是定時器計數器占用2個位軟元件
請教大家下

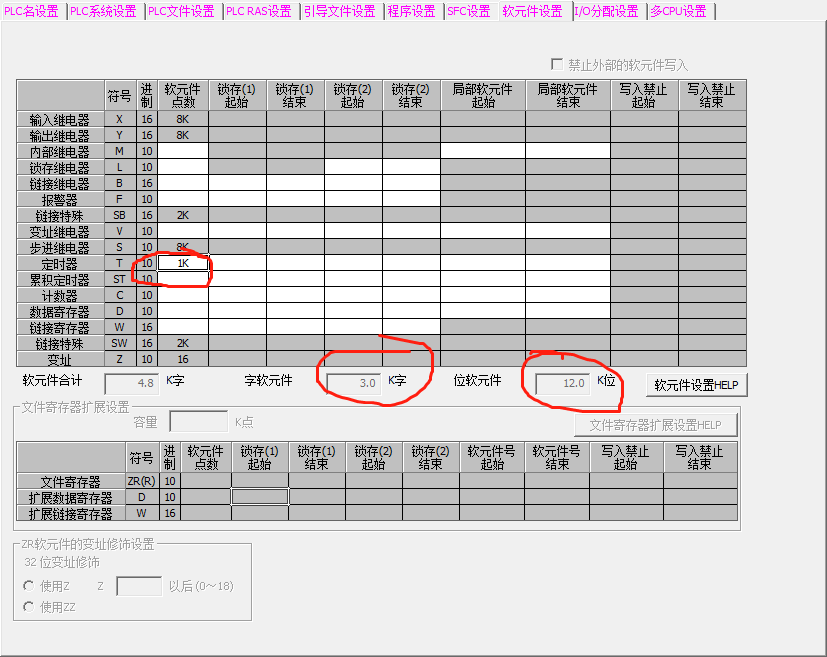

看下圖片，大家可以測試下，增加減少定時器數量看看位軟元件的變化

希望大佬來解解惑

跟編程無關。�？磥頉]人關心啊，c大能回復下不

定時器占2個軟元件，可能在底層運行時，一個是存儲目標時間，一個是存儲當前時間

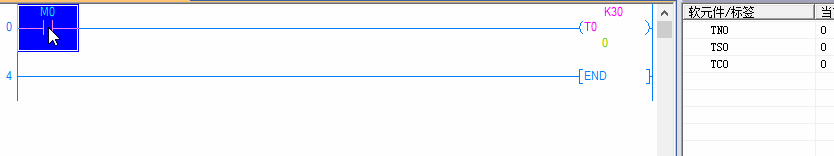

TN TC TS

定時器觸點：TS

定時器線圈：TC

定時器當前值：TN

如果這么算，線圈觸點算2個位軟元件？那b w l m 都應該這么算呢？

疑惑。。。

明白了。。線圈狀態和觸點狀態不一致，占用2個位，線圈是通電就為on，觸點是計時到為on
