一.按圖施工的話  不是要2個電位器啊？

用什么樣的電位器呢？




二.這個正10V電壓  是伺服提供的嗎？

現在有點分不清 10V是幾號端子  0V又是幾號端子  輸入端是幾號端子

1號P15R是   10V
2號VC是      信號輸入端
28號LG是     0V公共端

這么理解對嗎？




三.如果接 外部給定的電源呢？

直接2根線  電壓正極接  2號       電壓負極接28號  這樣就可以了嗎？

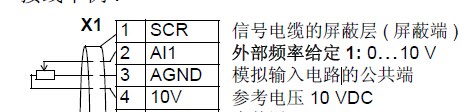

根據 ABB變頻器的 這個接線圖  推到了一下



發現 P15R   對應  ABB的 10V
          LG        對應  ABB的AGND
          VC        對應  ABB的 AI1

ABB的電壓是10V   選4.7KΩ的電阻

但是這個貌似有15V   調速電阻選4.7KΩ   那個上限設定的選多大的電阻呢？
