樓主發表于: 2011-10-14 17:14

只看樓主 | 小中大

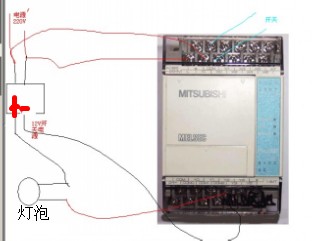

描述：這個是接線圖
圖片：

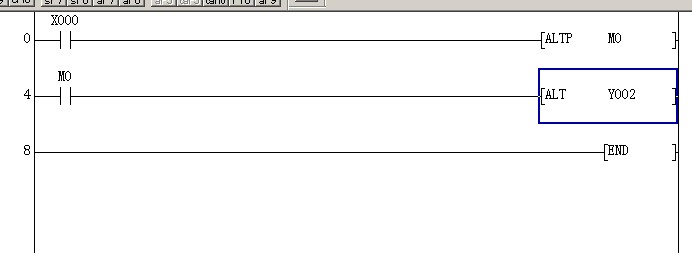

描述：這個接燈泡只是亮一下然后就慢慢暗下去
圖片：

我現在有
一個FX1S的PLC
一個12V的燈泡
一個12V的電源
一個點動按鈕
就這些要怎么連在一起

要求是按下PLC 按鈕X0 Y2輸出燈泡亮

[ 此帖被tianyameng12在2011-10-14 17:24重新編輯 ]

tianyameng12

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 184 點
下載積分: 574 分
在線時間: 19(小時)
注冊時間: 2011-10-14
最后登錄: 2025-01-01
查看tianyameng12的主題 / 回貼

1樓發表于: 2011-10-14 17:36

只看該作者 | 小中大

怎么沒一個人回復的

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 496 點
下載積分: 1044 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-07-04
查看王春杰的主題 / 回貼

2樓發表于: 2011-10-14 17:53

只看該作者 | 小中大

你用的是那一種輸出的PLC MT？ ?
如果直接把燈接在12V電源上燈沒有問題的話可以在輸出上加一個繼電器，用PLC控制繼電器，繼電器控制燈

樓主留言：

熱心助人
PLC是怎么控制繼電器的能畫個圖給我看看么
我的PLC是 FX1S 14MT

tianyameng12

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 58 個
工控威望: 184 點
下載積分: 574 分
在線時間: 19(小時)
注冊時間: 2011-10-14
最后登錄: 2025-01-01
查看tianyameng12的主題 / 回貼

3樓發表于: 2011-10-14 17:59

只看該作者 | 小中大

PLC是怎么控制繼電器的能畫個圖給我看看么

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 496 點
下載積分: 1044 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-07-04
查看王春杰的主題 / 回貼

4樓發表于: 2011-10-14 18:06

只看該作者 | 小中大

引用
引用樓主tianyameng12于2011-10-14 17:14發表的 plc怎么控制一個12V的燈泡 :
我現在有
一個FX1S的PLC
一個12V的燈泡
一個12V的電源
一個點動按鈕
.......

你不會用繼電器？
只要把你接在PLC輸出的線改接到繼電器上就行了呀，
另外你的程序有點問題，只要直接用X0 ALT Y2就行了Y不行就用M轉

樓主留言：

恩老兄你有沒感覺這個程序有點問題的 ALT 是交替輸出寫出來的程序就一直在跳動

hxl202319

工資就像大姨媽，一月一次，一周就沒了

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1753 個
工控威望: 10138 點
下載積分: 62653 分
在線時間: 2696(小時)
注冊時間: 2007-03-26
最后登錄: 2025-06-27
查看hxl202319的主題 / 回貼

5樓發表于: 2011-10-14 20:53

只看該作者 | 小中大

老兄，只要以下的程序就可以了
LDP X0
ALT Y0
END

簽名無效了，麻雀不見了！

xf_lyj

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的主題 / 回貼

6樓發表于: 2011-10-14 23:48

只看該作者 | 小中大

你的電路圖很有創意，個性十足，獨一無二。

王春杰

WCJ ZYR

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 335 個
工控威望: 496 點
下載積分: 1044 分
在線時間: 140(小時)
注冊時間: 2010-07-10
最后登錄: 2025-07-04
查看王春杰的主題 / 回貼

7樓發表于: 2011-10-15 09:13

只看該作者 | 小中大

呵呵，樓主自創的，

aojianyun121

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 133 個
工控威望: 523 點
下載積分: 5573 分
在線時間: 114(小時)
注冊時間: 2010-11-25
最后登錄: 2025-07-07
查看aojianyun121的主題 / 回貼

8樓發表于: 2011-10-15 11:32

只看該作者 | 小中大

看不清你的接線圖，負接COM2，正接燈泡應該是可以用的，你這樣用交替指令就像樓上說的，會很有可能出現脈沖通斷現象。你用置位指令試試或者直接驅動輸出Y2。如果用繼電器的話控制線路和你上面Y2輸出一樣，不過你就把12V電源改成你所選用的繼電器的電源。一般繼電器常用的驅動電源是24，220V。

樓主留言：

謝謝 ~ 但是我PLC也不知道怎么搞的就只有交替指令可以亮燈~其他的都不行 ~ 我這個 FX1S 14MT ~

學習快樂

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 139 點
下載積分: 559 分
在線時間: 22(小時)
注冊時間: 2011-04-05
最后登錄: 2012-07-24
查看學習快樂的主題 / 回貼

9樓發表于: 2011-10-15 18:45

只看該作者 | 小中大

改一下程序就沒問題了

學習快樂

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 28 個
工控威望: 139 點
下載積分: 559 分
在線時間: 22(小時)
注冊時間: 2011-04-05
最后登錄: 2012-07-24
查看學習快樂的主題 / 回貼

10樓發表于: 2011-10-15 18:47

只看該作者 | 小中大

干嘛不直接用LD X0 OUT Y0這樣不簡單明了嗎；干嘛做得那么復雜呢

本帖最近評分記錄：

工控威望:+2(ymmfa) 提前升級，希望以后多獻 ..

ivanbo

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ivanbo的主題 / 回貼

11樓發表于: 2011-10-15 19:02

只看該作者 | 小中大

直接用一個M8000，開電就點亮了。從PLC直接接出一個12V的電壓來供電。
