有一臺設備需要點亮50個燈，每次有且只能點亮一個燈，當有一個燈點亮?xí)r其他49個燈不允許點亮。用了3個QT16。
燈的Q點為：燈1Q1.0、燈2Q1.1、燈3~燈50：Q8.0~Q9.7、Q12.0~Q13.7、Q16.0~Q17.7。
程序怎么寫會方便一點？

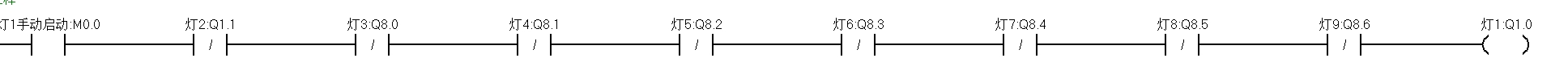

現在每個點亮輸出都串其他點亮常閉點，寫起來太復雜。

用移位循環指令ROL-DW，一個ROL-DW不夠可以用2個、用3個，一次點亮一個。

Q8.0~Q9.7  QW8(QB8(Q8.0 Q8.7) QB9)       QD8:QB8 QB9 QB10 QB11   判斷QB8是否等于0，或者大于1，等于1.以此類推。

分7組，QB1~QB8按照需要點亮的燈賦值10進制1-128，把啟動條件串進去。

賦值循環累加，對值比較，等于1，燈1亮，等于2，燈2亮.............以此類推。

應該用左移指令，沒法用循環左移。50個沒法循環。

引用

引用第1樓大番茄于2024-06-03 09:12發表的  :
用移位循環指令ROL-DW，一個ROL-DW不夠可以用2個、用3個，一次點亮一個。

引用

引用第5樓方奇10010于2024-06-05 19:09發表的  :
應該用左移指令，沒法用循環左移。50個沒法循環。

哈哈哈，對的，沒細想，多謝提醒，移位指令寫跑馬燈挺合適的

感謝分享

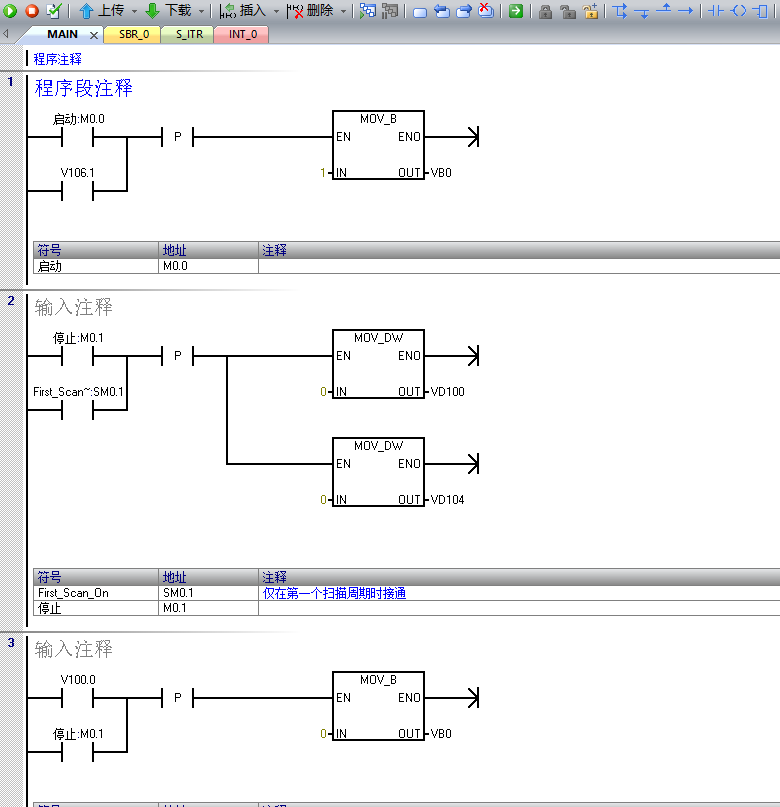

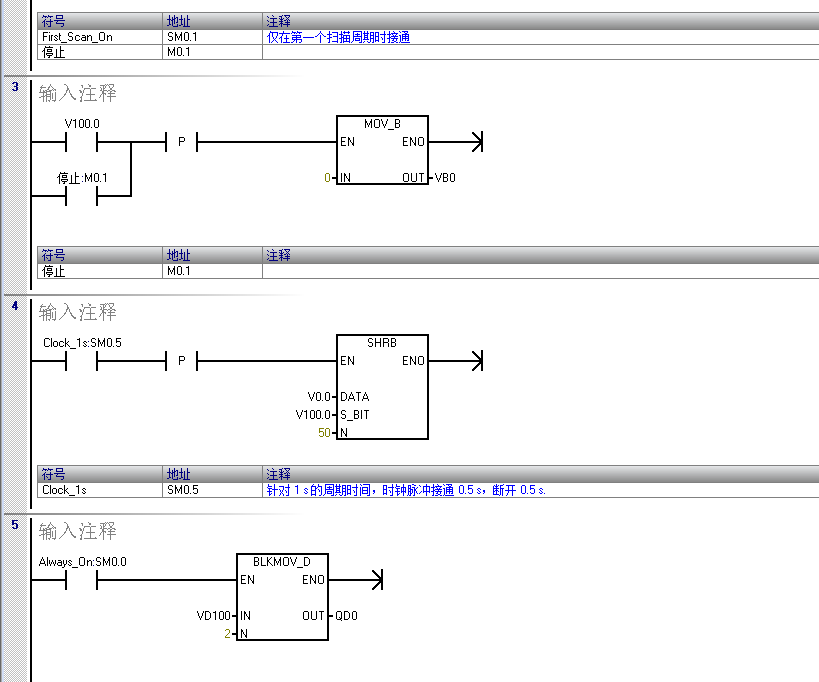

移位寄存器也挺好
