今天老師給了一個題目。我不能理解什么 自鎖  點動 在梯形圖里面是怎樣理解求大哥開導我一下。
        開關控制yo燈亮再到y(tǒng)1亮 那就是說Y0亮了不滅再到y(tǒng)1亮。我想知道要不要自鎖的梯形圖。謝謝。QQ360400396.
                    因?yàn)槲乙獙W(xué)習PLC老師在選拔人參加比賽。我也想?yún)⒓印Ｋ�以�?lái)認識更多點。求開導。

其實這就是與實踐脫節，教育有問題，自鎖其實很好理解，接觸器動作靠線圈通電動作，動作后輔助觸頭導通送電，這是從原先的繼電器電路過來的，建議，重新看一下繼電器電路就可以了。自鎖就是自己鎖定的簡單情況。

如果兩個接觸器互鎖，就是把一個接觸器的常閉觸點和另一個接觸器的線圈串聯。同樣把另一個接觸器的常閉觸點和第一個接觸器的線圈串聯。這樣，當其中一個接觸器得電時，其常閉觸點斷開，另一個接觸器線圈就無法得電。這就是互鎖，即兩接觸器線圈無法同時得電。

第一個燈亮了之后，第二個燈才能亮，如果燈是由接觸器控制。那么就可以把第一個接觸器的常開觸點和第二個接觸器的線圈串聯。這樣第一個接觸器吸合，其常開觸點接通，第一個燈亮，第二個接觸器才能得電吸合，第二個燈才能亮。如果第一個接觸器不吸合，其常開觸點不接通，第二個接觸器就無法得電。這也就是順序控制。

自鎖和點動，這個很簡單，我看了二遍就明白，再不明白拿個實物做個實驗就成。也是新人，也在學習中。

我也是新手yo自鎖后Y1在工作就行了。按停止Y0，Y1都斷開。是這樣吧

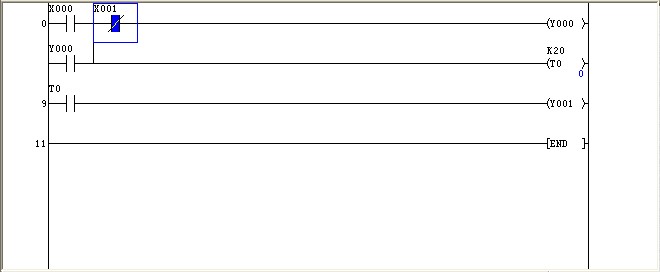

按下X0啟動Y0同時T0延時計時。。。計時到達接通Y1。。。

前面的Y0做觸點就是自鎖

編程這門手藝，確實要理論聯系實踐，要看書、更要實物操作。初學者最好有一定的繼電器回路基礎。

你把我的頭像看懂了，上面的提就學會了，如果看不懂就多翻幾遍課本。

首先學會繼電控控制原理
再學PLC
學習時注意電路的通斷與時間關系就好理解了

兄弟要出點血買點材料多動手實踐呀，光看書是很難入門的呀
