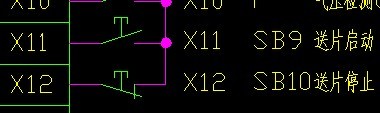

大家說說X12外部的停止開關，到底應該怎樣畫。
“停止開關”我原來一直用開點畫法（實際接線也是用開點），但是這樣好像不安全，一個老工程師告訴我應該用閉點畫法（實際接線也是用閉點）！！！
你們說說哪種是對的！用相關規范嗎？？？謝謝了！！！

很多的都是用常開點的方法，這種用得很少。

很多的都是用常閉點,規范。

停止/急停開關 最好使用長閉點。出發點是安全考慮。試想 如果使用常開點，
萬一接線松脫 ，停止/急停開關就不起作用了 可能會造成后果的。

外部接線還是用常開接線.內部程序編程就用常閉.
其實很多PLC的書裏面都有這樣的寫的.不知道有沒有看到?LZ?

外部畫法是常開點,實際接也是常閉法!在PLC實訓操作上有說!當中原因當然是大家所考慮的安全因素居多!

引用

引用第3樓laosong53于2010-01-08 07:32發表的  :
停止/急停開關 最好使用長閉點。出發點是安全考慮。試想 如果使用常開點，
萬一接線松脫 ，停止/急停開關就不起作用了 可能會造成后果的。

極限的說法是有兩種：1如你所說。2假如兩根線短路呢？很不好說。但是大多數能接受的是你的說法。所以，建議用常閉觸點。我的個人意見。

引用

引用第6樓yyhexf于2010-01-08 08:42發表的  :

極限的說法是有兩種：1如你所說。2假如兩根線短路呢？很不好說。但是大多數能接受的是你的說法。所以，建議用常閉觸點。我的個人意見。

一般來說，只要是牽扯到安全或者極限的，外部都要用閉點的，當然，在程序里面用的就是開點了。
一般不論是極限或者急停等，如果設備允許動作，都要定期的檢查安全開關試驗動作的。

實際硬件中規范為NC接點

實際硬件中規范為NC接點，切記它是直接斷開對應負荷電。

停止基本都是用常閉接點，是從很多方面考慮的，最多的是安全。在特殊情況下，比如聯鎖停止開關設計中，少接了根線，怎搞呢，不能把線都?xì)Я耍�重新接，只好從程序中改咯。。呵呵，我干過一次。那是錯誤的哦。

外部輸入1，內部也為1，外部為0內部也為0。
簡單的說你外部接的是常閉接點，內部編程你就應該使用常開接點。
LD        X11
OR       Y0
AND    X12
OUT    T0
