樓主發表于: 2022-02-10 10:44

只看樓主 | 小中大

圖片：

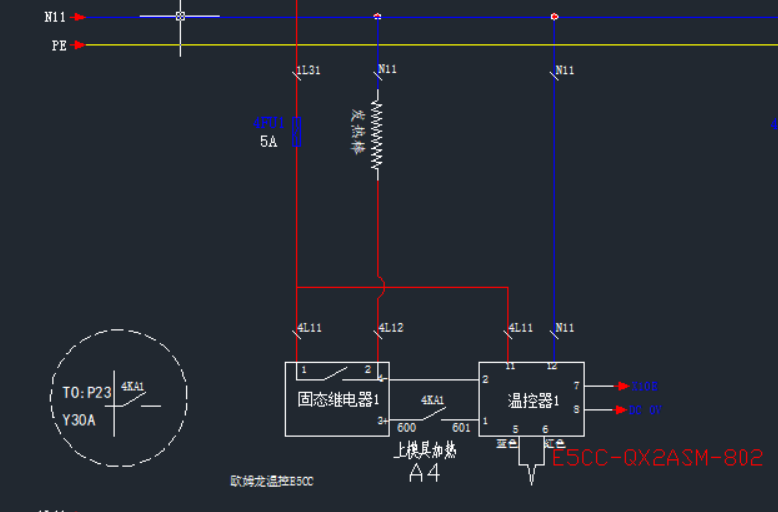

溫控器E5CC-802,觸摸屏MT8102IE

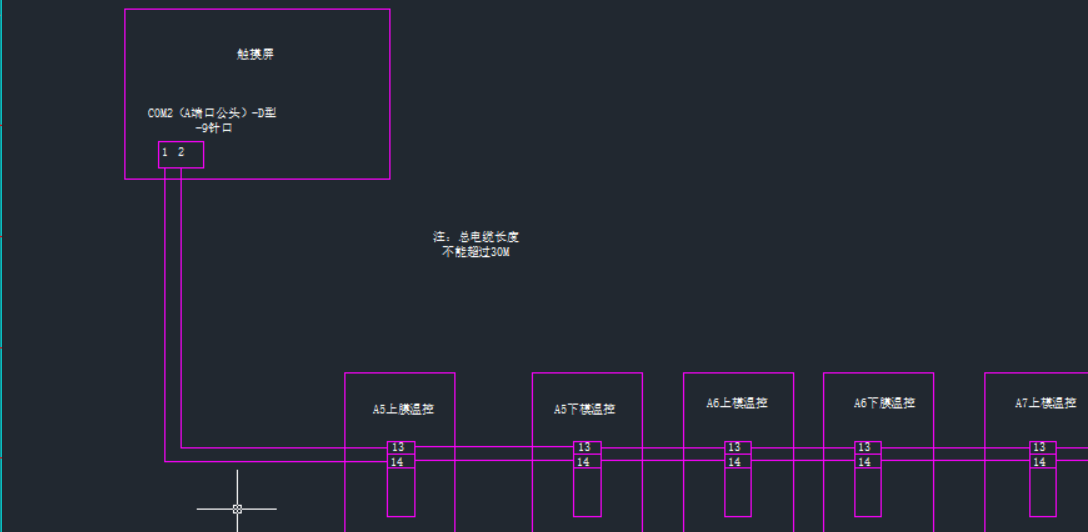

接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

附件：

EBProject1.rar (1448 K) 下載次數:818
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+1(李洪武)

下載積分:+1(zxc6688) 熱心助人！

下載積分:+5(apei2014) 感謝分享！

18977362065

知易行難

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 226 個
工控威望: 290 點
下載積分: 11868 分
在線時間: 203(小時)
注冊時間: 2019-02-27
最后登錄: 2025-06-12
查看18977362065的主題 / 回貼

1樓發表于: 2022-02-10 14:28

只看該作者 | 小中大

感謝樓主

tonywu0227

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 235 個
工控威望: 2404 點
下載積分: 6501 分
在線時間: 104(小時)
注冊時間: 2020-02-09
最后登錄: 2024-07-15
查看tonywu0227的主題 / 回貼

2樓發表于: 2022-02-10 14:45

只看該作者 | 小中大

謝謝樓主

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11847 個
工控威望: 19241 點
下載積分: 14143 分
在線時間: 2771(小時)
注冊時間: 2013-01-31
最后登錄: 2025-06-14
查看往事如風的主題 / 回貼

3樓發表于: 2022-02-10 18:53

只看該作者 | 小中大

謝謝分享

三人行者必有我師，擇其善者而從之

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1350 個
工控威望: 1606 點
下載積分: 67996 分
在線時間: 219(小時)
注冊時間: 2009-03-06
最后登錄: 2025-01-08
查看secgo的主題 / 回貼

4樓發表于: 2022-02-14 16:45

只看該作者 | 小中大

感謝分享，學習一下

zouyunhuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 551 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

5樓發表于: 2022-02-25 17:41

只看該作者 | 小中大

引用
引用樓主zouyunhuang于2022-02-10 10:44發表的歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
溫控器E5CC-802,觸摸屏MT8102IE
接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

更正一下，，觸摸實際接口時COMA---軟件里面選擇COM2

mtc04245

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 453 個
工控威望: 558 點
下載積分: 35384 分
在線時間: 512(小時)
注冊時間: 2020-11-07
最后登錄: 2025-05-23
查看mtc04245的主題 / 回貼

6樓發表于: 2022-02-25 17:49

只看該作者 | 小中大

謝謝分享！

zhongliang

學無止境

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 745 個
工控威望: 2121 點
下載積分: 4208 分
在線時間: 592(小時)
注冊時間: 2012-10-11
最后登錄: 2025-06-18
查看zhongliang的主題 / 回貼

7樓發表于: 2022-02-25 21:10

只看該作者 | 小中大

謝謝分享

****************************學海無涯****************************

xukang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 121 個
工控威望: 170 點
下載積分: 431 分
在線時間: 167(小時)
注冊時間: 2021-07-25
最后登錄: 2024-11-23
查看xukang的主題 / 回貼

8樓發表于: 2022-02-27 20:59

只看該作者 | 小中大

感謝大佬

suiyuan666

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 735 個
工控威望: 1390 點
下載積分: 4944 分
在線時間: 746(小時)
注冊時間: 2008-06-15
最后登錄: 2025-06-17
查看suiyuan666的主題 / 回貼

9樓發表于: 2022-02-28 10:13

只看該作者 | 小中大

感謝分享，學習一下！

zouyunhuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 551 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

10樓發表于: 2022-04-08 15:51

只看該作者 | 小中大

引用
引用樓主zouyunhuang于2022-02-10 10:44發表的歐姆龍E5CC-802溫控器與威綸觸摸屏通信 :
溫控器E5CC-802,觸摸屏MT8102IE
接線方式以及通信設置，溫控設置，觸摸屏設置，報警設置，設定值以及當前值，采用MODBUS485-2W
通信，最后一站并聯120歐姆1/2W的終端電阻。
熱電偶為K型2線型。。。藍色線接5號腳

新增溫控曲線，資料取樣轉換成浮點數的做法；因為是觸摸屏直接與溫控通信，溫控顯示器為顯示1位小數，假設顯示38.5，實際上傳給觸摸屏的值是385，威綸觸摸屏數值顯示元件有顯示幾位幾位小數，所以可以改成自己想顯示的值沒問題。但在資料取樣中，做曲線圖的時候是沒有這個功能，所以我們必須自己轉換一下。宏指令是百度加現學現用，所以可能不是最優的方法

最后總結，這個通信的東西，很多細節不注意就是不知道為什么沒了顯示。我因為小數點的問題，搞了兩天才想明天找到為什么我的曲線沒有顯示。

附件：

ceshi.zip (1882 K) 下載次數:202
網站提示: 請不要用迅雷下載附件，容易出錯

工控菜鳥

菜鳥一只

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 969 個
工控威望: 1148 點
下載積分: 13871 分
在線時間: 304(小時)
注冊時間: 2017-04-12
最后登錄: 2025-06-18
查看工控菜鳥的主題 / 回貼

11樓發表于: 2022-04-08 17:15

只看該作者 | 小中大

曾經做過一次，現在忘記怎么設置那個溫控器了
