本方案是基于Modbus RTU協議下實現的1主多從自組網無線通信形式，主站為組態王，從站為兩臺三菱FX5U PLC。在工廠里，組態王和plc所處位置距離較為分散，重新鋪設電纜線工期長，成本高，故采用日系PLC專用無線通訊終端DTD435MC，作為實現無線通訊的硬件設備，來解決組態王與PLC之間的通訊問題。

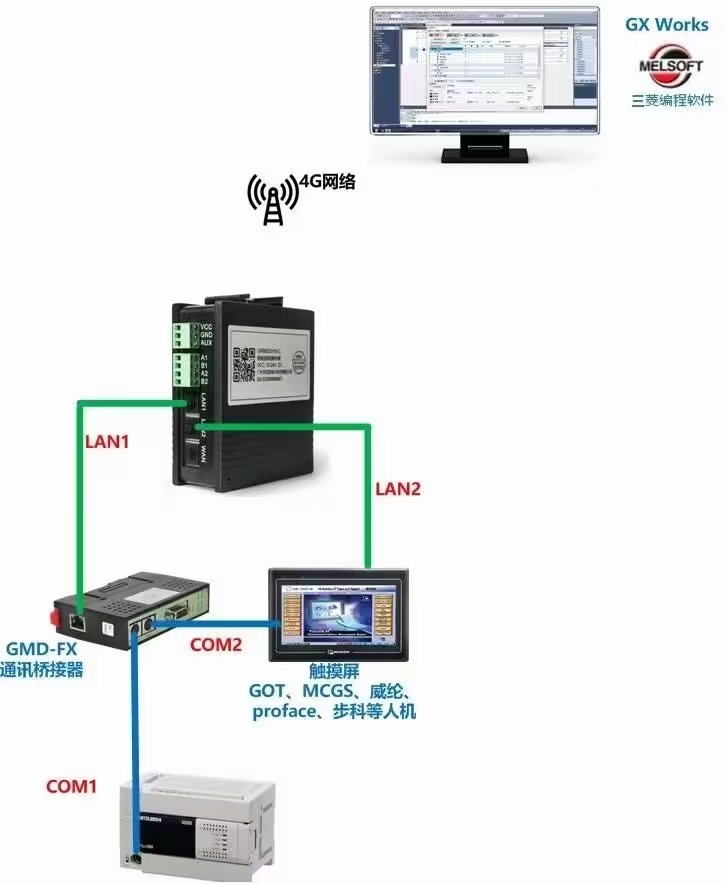

無線網絡圖 ▼
通過DTD435MC方便實現無線網絡，無需更改網絡參數直接替換有線連接。
測試設備與參數：
·主站設備：組態王
·從站設備：三菱FX5U PLC *2臺
·無線通訊終端：DTD435MC *3塊
·主從關系：1主2從
·主站通訊接口：Rs232接口
·從站通訊接口：Rs485接口（兩線制）
·通訊參數：9600，8，N，1
·供電：9-24VDC
·傳輸距離：100米，500米，1KM，3KM，20KM
接線方式：
1.PC端與達泰無線設備的接線
PC 端直接使用 DTD435M 的 RS232 口與 PC 串口連接。
2.PLC與達泰無線設備的接線
第一步：DTD435MC的Rs485-A端口接入三菱FX5U PLC自帶的RDA與SDA端口；
第二步：DTD435MC的Rs485-B端口接入三菱FX5U PLC自帶的RDB與SDB端口。
組態王主站設置：
打開“組態王例程”文件夾
1. 建立設備
有2個從站，地址分別是1和2
2.數據詞典的建立
3.畫面的建立
4.數據關聯
三菱PLC從站設置：
1.PLC的設置
將PLC和電腦通過以太網連接，打開三菱PLC編程軟件，選擇“連接目標—以太網直接連接—通訊測試”
2.PLC站號的設置
選擇“參數—模塊參數—485串口”
【基本設置】菜單下選擇MODBUS協議和串口參數的設定
【固有設置】菜單下只需要設置本站號（從站地址）
3.將程序下載到PLC
無線通訊測試：
通過組態王畫面按鈕改變Y點的狀態，看對應PLC的Y點是否有輸出，如果有輸出，表示通訊正常。
通過改變PLC上的X點的狀態，在組態王上看對應的X點狀態是否和PLC一致，如果一致，表示通訊正常。
