如題；公司有HAKKO的觸摸屏 在百度也找不到其相關的資料，現在要利用三菱PLC的程序來切換觸摸屏的頁面不知道要如何做？？？？（例如Proface的觸摸屏可以往PLC地址D8里傳送觸摸屏的頁面即可）

引用

引用樓主m495603519于2014-10-10 08:50發表的 請教利用三菱PLC切換HAKKOV610觸摸的頁面怎么操作，謝謝！ :
如題；公司有HAKKO的觸摸屏 在百度也找不到其相關的資料，現在要利用三菱PLC的程序來切換觸摸屏的頁面不知道要如何做？？？？（例如Proface的觸摸屏可以往PLC地址D8里傳送觸摸屏的頁面即可）

富士的做法與Proface有所不同。

即富士除了需要給畫面編號寄存器送入畫面編號以外，還需要給畫面強制更新位一個上升沿。

在讀入區的第3個字就是畫面編號，在寫入區的第三個字為當前畫面編號。在讀入區的第二個字的14位為畫面更新強制位。

FX3U或以上機型會與早期FX機型有所不同，主要是因為FX3U或以上機型支持位訪問。

至于資料可以在V-SFT軟件中的V8參考手冊內的1-7頁有例子。

下面附屬一個例子，例如將當前畫面更改為8號畫面。

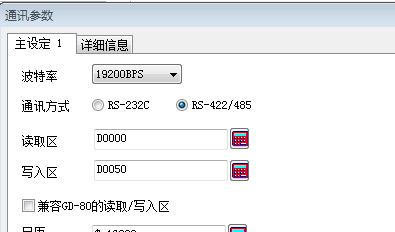

首先，設定POD的讀入區地址：
例如，圖中設定的為D0，那么D1的14位就是畫面強制更新位，D2就是畫面編號。



然后，在PLC中編寫如下程序，至于使用GX Developer還是GX Works軟件無所謂，使用方式也類似。
LD M0
MOV K8 D2   //放入畫面編號
MOV H4000 D1 //給畫面更新位置1 ，在FX3U或以上機型可以直接使用  OUT D1.14這樣的位訪問方式哦。

通過上述步驟，就可以通過PLC切換畫面了。

地道一點的做法是后面加上：
LD=   K8   D52
然后……
這樣可以確保萬一畫面沒有切換有后續處理措施。

在富士的V9系列中，已經和Proface一樣，直接給畫面編號存儲器賦值就可以了，無需再對畫面強制更新位進行處理了。

Good Luck～

是的，每個HMI的畫面號地址都不同。還是都可以設置的。所以看看手冊吧。
