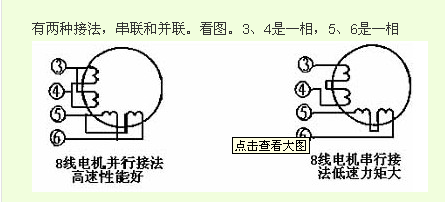

如圖：按原來的內部線圈并聯接法四根線引出接在步進驅動器上，可以驅動步進電機運轉。

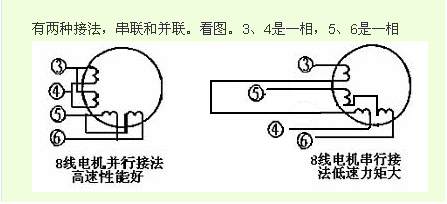

但是按圖中串聯的方法引出四根線接在步進驅動器上，通上電，電機不抱死，給脈沖電機也不轉。
并接時能運轉，串接時不能運轉。

有人按上圖接過嗎

可能相序錯誤吧。

相序錯誤？如果是這樣的話，又該如何接線？

是否進行串接時，線圈的首尾接反啊？交換一下串接的線頭試試？

雷賽步進電機我經常用，跟樓主的接線圖一模一樣，我用的是串型接法，沒有見過樓主說的問題啊，并型接法沒有接過，不好做評論，電機不抱死是不是說勵磁信號的問題呢，電機不轉的話是不是控制線路的接線有問題呢

控制接線沒有問題，這次按這個圖接就好了，只不過串接時性能不怎么好，有時控制信號斷開再加上時，運轉方向會混掉而且脈沖頻率較低時，會卡著轉不動。
并接時，脈沖頻率較低，電機會一步一步的轉，也沒有上述不良現象。實驗認為并接時比較穩定吧。
