網上關于PLC控制伺服電機，原點回歸的方法，大多都是用近點信號+Z相脈沖的方法，參考臺達PLC編程手冊ZRN的介紹為：

當伺服的近點信號為ON時，開始以設定的寸動速度運行，直至近點信號為OFF，伺服停止

我想問的是，如果用Z相脈沖，怎么讓他停止。

利用近點信號+Z相脈沖，我理解的意思是，近點信號為ON后，到下一個Z相脈沖來到時，停止。但EH2的近點信號輸入必須為X10——X17，怎么才能靠Z相斷開X10——X17啊，是不是說用近點信號為ON時，置位一個M，當Z相到時，復位M，但這樣是不是受掃描周期的影響，不知道是不是這樣，請各位幫忙解釋下，或提供相關程序。

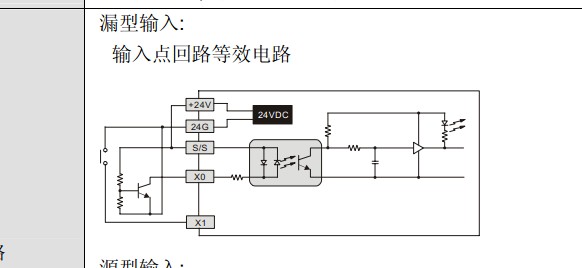

另外，我用的安川的伺服電機，把Z相接到X0上，為什么X0的輸入指示燈常亮，即使伺服靜止時也是常亮，我的接線為CN1的19腳接+24V，20腳接到X0，PLC公共端S/S接0V，求原因

為什么沒有人回答，？

耐心等待吧，我也想知道。我們公司經常用臺達+匯川

近點信號+Z相脈沖，近點信號主要是作為速度切換的一個信號，當檢測到近點信號，將以低速運轉。大家沒有說必須近點信號+Z相脈沖+ZRN來實現，程序怎么寫誰能決定。但要說明的是，為了原點定位的精度，這個停止信號就需要用中斷

引用

引用第3樓niningtt于2011-12-09 10:49發表的  :
近點信號+Z相脈沖，近點信號主要是作為速度切換的一個信號，當檢測到近點信號，將以低速運轉。大家沒有說必須近點信號+Z相脈沖+ZRN來實現，程序怎么寫誰能決定。但要說明的是，為了原點定位的精度，這個停止信號就需要用中斷

自己摸索著寫了一段程序，大哥幫忙看下

看看你用PLC的編程手冊嗎,一般都要介紹



個人認為用Z相精度優于其他回原點方法在于,Z相信號輸出準確.如果不用Z相的話,用一般光電傳感器作為原點信號,光電傳感器畢竟有個靈敏度問題.你用臺達可以不用Z相啊,快速回零碰到原點信號減速后剛走出原點就停精度還可以吧.

想不明白這個問題,你這種接法
