函授站老師給的試卷，有這樣一道題，我做不出來，不知道是不是題本身有毛��？請教高手指點。如下：
2、畫出下列程序對應的梯形圖
0000     LD                         0000
0001     OR                       0501
0002     ANDNOT     0003
0004     OUT                   0501
0005     LD                          0003
0006     ANDNOT     0500
0007     LD                         0002
0008     TIM                      00
                          #0600
0009     ANDNOT     TIM00
0010     LD                         TIM00
0011     OR                        0503
0012     ANDNOT     TIM01
0013     OUT                    0503
0014     LD                          0004
0015     TIM                        01
                                                          #0020
0016     END(01)

沒多大問題啊，只不過是   8與15步在寫時要加入 OUT TIM 0 #600

要是我，起碼打開軟件，一條條輸進去，再切換成梯形圖看看是什么樣子的再說。

2樓的方法很好

編寫出來的程序不對啊。

是三菱的PLC的指令表嗎，有的指令沒有見過如ANDNOT           還有     #0600   也沒有見過，請高人指點

寫的不對，歐姆龍的

不是三菱的

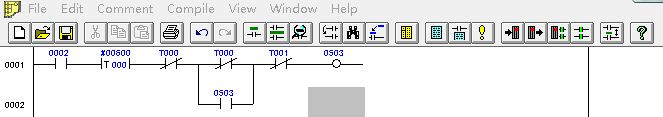

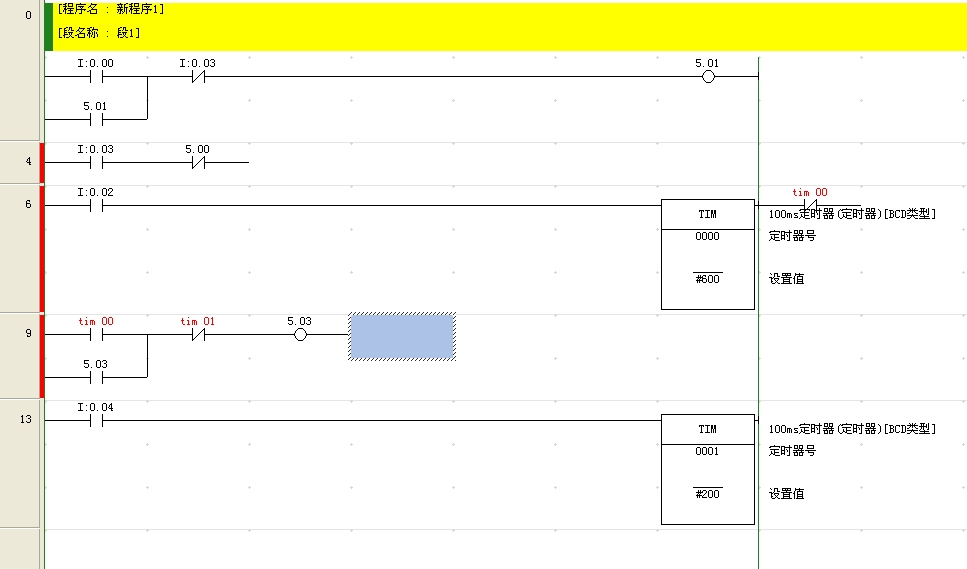

看看我的

不是三菱的歐姆龍的？

我是學的函授，教科書上是介紹的歐姆龍的編程器，這是老師給的期末考試的試卷，還有這樣一個填空題：
6、定時器的定時單位有（               ）、（               ）兩種。

真是有點搞不懂。
